ТЕЛКОМ ШОС-2x3.0-2LC/U-2LC/U-MM503-0.5м-LSZH-AQ Шнур оптический duplex LC/UPC-LC/UPC 50/125 OM3 (10Gb) многомодовый MM (3.0мм) LSZH, цвет аквамарин, длина 0,5м
Характеристики товара:
| Исполнение: | Многомодовое |
| Тип разъёмов: | LC-LC |
| Тип волокна: | 50/125 (OM3) MM |

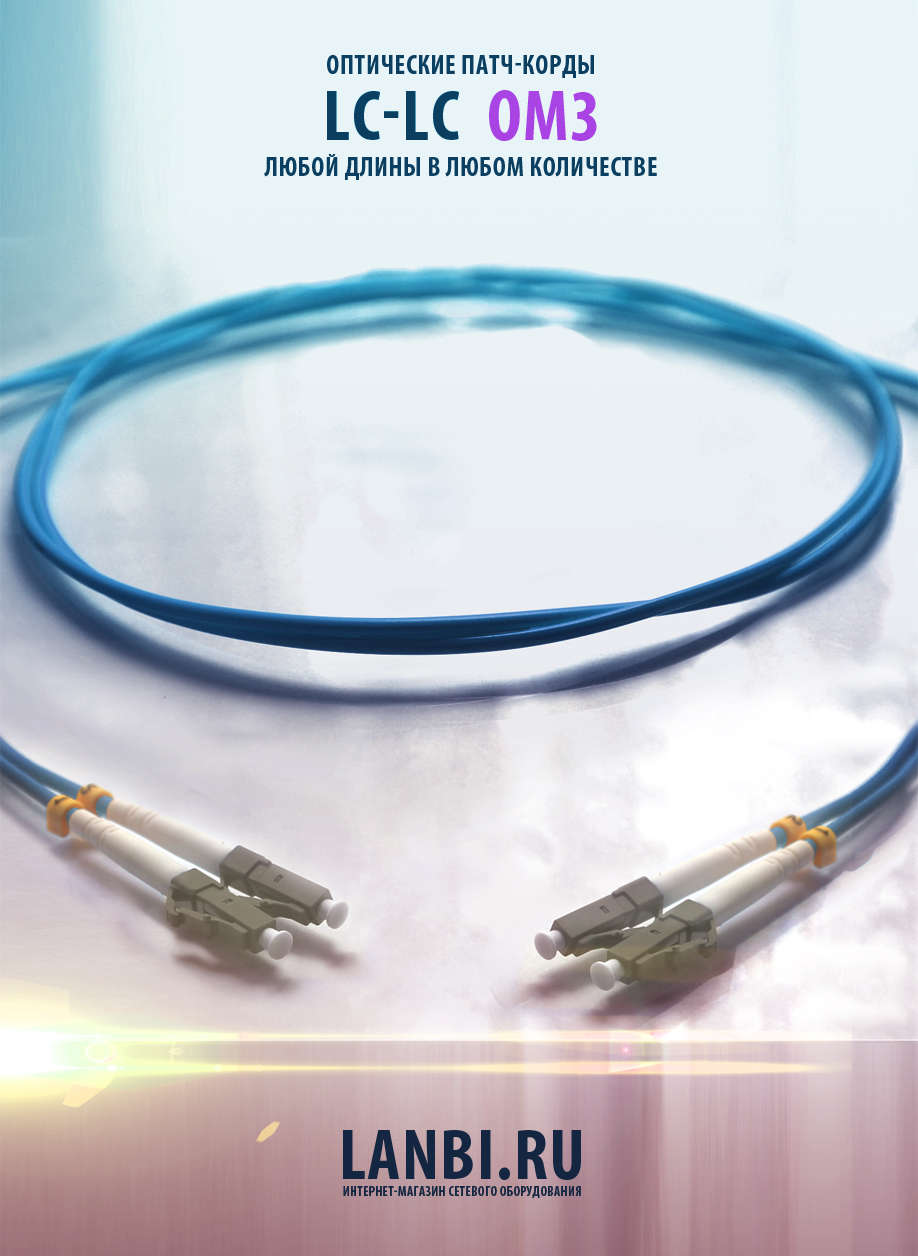

Оптический патч-корд LC-LC OM3 duplex 50/125 многомодовый двойной длиной 0,5м
Оптические патч-корды (оптические шнуры) OM3 обладают пропускной способностью до 10 Gbps (GigaBit Per Second - ГигаБит в секунду). Скорость 10G достигается соединением нескольких параллельно работающих каналов воедино.
Все оптические шнуры с волокном OM3 бывают только многомодовыми.
Все наши оптические патч-корды имеют оболочку LSZH (Low Smoke Zero Halogen - малодымный и безгалогенный, не содержит высокотоксичных галогенов, таких как хлор, фтор, бром или йод).
Многомодовый патч-корд так называется, потому что может одновременно пропускать несколько световых сигналов (мод). Скорость передачи информации по такому волокну составляет 10 Гб/сек.
--
Оптические патч-корды LANBI производятся в России.
Для того чтобы приобрести оптический патч-корд с волокном ОМ3, пожалуйста, сделайте заказ через корзину интернет-магазина или пришлите ваш запрос на нашу электронную почту zakaz@lanbi.ru
Волоконно-оптические патч-корды 10 GbE используются для межсоединений в сетях Ethernet поколения 10 Гбит/с, работающих на увеличенных расстояниях с использованием высокоскоростных VCSEL лазеров и оптимизированного оптического волокна. В шнурах 10 GbE применяются кабели самого высокого качества по стандарту TIA/EIA-492 для волокон класса OM3, а отличное качество разъемов обеспечивает характеристики, превышающие требования стандартов к величине потерь.
Применение
- Коммутация оборудования и сегментов ВОЛС
- Кабельное телевидение (CATV & CCTV)
- Сети FTTH «оптика до дома»
- Сети передачи данных
Преимущества использования
- Оболочка LSZH (нг-HF) не распространяет горение и не выделяет коррозионно-активных продуктов
- Подходит как для настоящих 1 GbE, так и для будущих 10/40 GbE приложений
- Высококачественная полировка наконечников и минимальные потери
- Оптимизированное волокно с улучшенными характеристиками
- Все изделия протестированы в заводских условиях
Спецификация
Соответствует стандартам IEC 60793-2-10, TIA/EIA-604-5, TIA/EIA-492AAAC(D)
Соответствует стандарту Telcordia GR-326-CORE
Тест огнестойкости: IEC 60332-3C
Безопасность: RoHS 2002/95/EC
Технические характеристики
| Диаметр кабеля | 3,0 мм | ||
|---|---|---|---|
| Оптическое волокно | Многомодовое | МM 50/125 мкм (ОМ3) | |
| Разъем | Применяемые разъемы | LC—LC | |
| Полировка наконечника | PC класс | ||
| Радиус торца ферулы | 10 ~ 25 мм | ||
| Смещение апекса | ≤ 50 мкм | ||
| Цвет колпачка | LC | бежевый | |
| SC | бежевый | ||
| Материалы | Ферула | LC | двуокись циркония |
| SC | |||
| Пружина | LC | - | |
| SC | нержавеющая сталь¬ | ||
| Обжимное кольцо | LC | - | |
| SC | алюминий | ||
| Колпачок | LC | полимер Kayflex | |
| SC | |||
| Пылезащитный колпачок | LC | полиэтилен низкой плотности | |
| SC | |||
| Соединяющий элемент | LC | - | |
| SC | полибутилентерефталат (PBT) | ||
| Каркас | LC | - | |
| SC | полибутилентерефталат (PBT) | ||
| Изоляция волокна | малодымный безгалогенный компаунд (LSZH) | ||
| Армирование кабеля | упрочняющие арамидные нити | ||
| Внешняя оболочка кабеля | малодымный безгалогенный компаунд (LSZH) | ||
| Цвет кабеля | aqua (бирюзовый) | ||
| Длина | 1 м, 1.5 м, 2 м, 3 м, 5 м, 7м, 10м, 15м, 20м, 25м по индивидуальному заказу от 0,5м до 150м (срок изготовления 2-3 дня) | ||
| Эксплуатационные характеристики | Относительная влажность | ≤ 95% | |
| Температура эксплуатации | –40°C – +70°C | ||
| Количество подключений | ≥ 750 циклов | ||
Характеристики передачи
| Тестируемые параметры | MM 50/125 µм | ||
|---|---|---|---|
| OM3 | |||
| Рабочая длина волны, нм | 850 | 1300 | 850* |
| Коэффициент широкополосности, МГц•км | 1500 | 500 | 2000 |
| Вносимые потери, дБ | < 0,30 | ||
| Возвратные потери, дБ | ≥ 30 | ||
____________
*) Для лазерных источников.
Оптический патч-корд LC-LC duplex 50/125 OM3 многомод дуплексный длиной 0,5м
| Волокно | Многомодовое MM | 50/125 | |
| OM3 | |||
| Длина | 0,5м, 1м, 1,5м, 2м, 3м, 5м, 7м, 10м, 15м, 20м, 25м, 30м, 40м, 50м, 60м, 70м, 80м, 100м, 120м, 150м, 200м. Изготавливаются по индивидуальному заказу разной длины от 0,5м до 200м |
||
|
Техническиехарактеристики |
Прямые потери | < 0.3 дБ | |
| Обратные потери | > 25 дБ | ||
| Рабочая температура | -40°C дo +70°C | ||

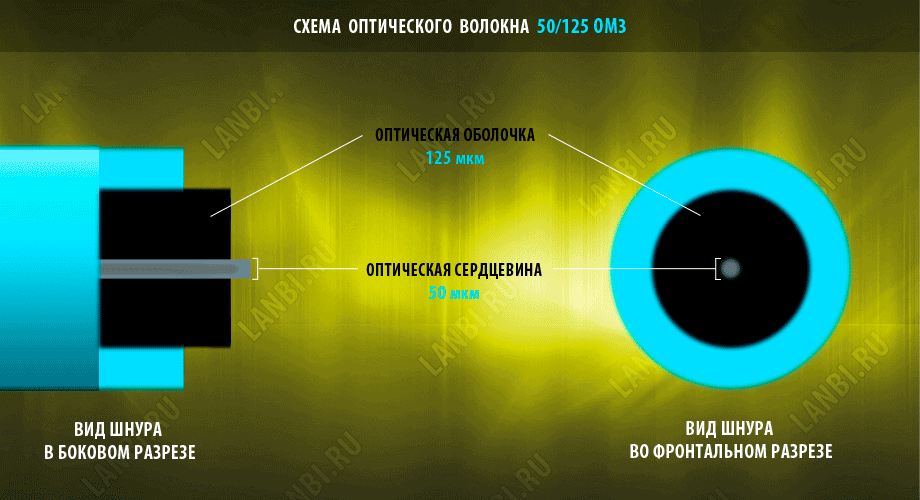

Ниже изображено схематичное движение светового пути по многомодовому волокну om3 и сам оптический шнур в разрезах. Многомодовое (multi mode / mm) волокно OM3 в наших оптических шнурах имеет толщину сердечника 50 мкм (микрометр), а толщину внешней оболочки 125 мкм.
| Исполнение: | Многомодовое |
| Тип разъёмов: | LC-LC |
| Тип волокна: | 50/125 (OM3) MM |
| Тип полировки: | UPC-UPC |
| Конструкция: | Duplex (2 волокна) |
| Длина шнура: | 0.5м |
| Диаметр оболочки: | 3.0мм |
| Цвет оболочки: | Аквамарин (AQ) |
| Производитель: | ТЕЛКОМ |
