Cabeus PLHD-48-Cat.5e-SH-Dual IDC-1U Патч-панель высокой плотности 19″ Высота (1U), 48 портов RJ-45, категория 5e, полностью экранированная, Dual IDC
Характеристики товара:
| Вид патч панели: | 19", 19" высокой плотности |
| Количество портов: | 48 портов |
| Категория: | Категория 5E |
Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров.
Экранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки.
Соответствует характеристикам категории 5е. Имеет 48 портов RJ-45 на 1U.
С лицевой стороны все порты пронумерованы. Конструкцией предусмотрена съемная верхняя часть патч-панели, для удобства терминирования кабелей.
С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B.
Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone.
Патч-панель имеет встроенные задние организаторы для фиксации кабелей.
Патч-панель. Вид сзади.
Патч-панель. Вид в разборе.
Патч-панель. Упаковка.
Заделка Dual IDC.
Описание
Тип установки: шкаф или стойка 19''
Высота: 1U (48 портов)
Категория: 5е
Полоса пропускания: 100 МГц
Тип разъема: RJ45/8р8с
Исполнение: экранированное
Тип терминирования: 110/Krone
Комплектность поставки
Патч-панель – 1шт
Стяжка нейлоновая – 48шт
Комплект крепежа (винт, шайба, гайка М6) – 4шт
Упаковка:
индивидуальная картонная коробка
Провод заземления – 1шт
Соответствие стандартам
ISO/IEC 11801, TIA/EIA-568, EN 50173
| Параметр | Значение |
|---|---|
| Ширина (мм) | 435 |
| Ширина с креплением (мм) | 482 |
| Высота (мм) | 45 / 1U |
| Глубина / Длина (мм) | 93 |
| Вес (кг) | 1,22 |
| Вес в упаковке (кг) | 1,46 |
| Ширина упаковки (мм) | 510 |
| Длина упаковки (мм) | 165 |
| Высота упаковки (мм) | 65 |
| Объем (м3) | 0,005 |
| Количество портов | 48 |
| Тип | экранированная |
| Заделка контактов | Dual IDC |
| Цвет | черный |
| Параметр | Значение |
|---|---|
| Максимальная сила тока | 1,5 А |
| Максимально допустимое напряжение | 150 В |
| Контактное сопротивление | не более 20 мОм |
| Сопротивление изоляции | не менее 500 мОм |
| Предельная нагрузка | 1000 В/1 мин/60 Гц |
Эксплуатация
- Подключаемые проводники: одножильные 22 – 26 AWG
- Количество подключений: не менее 750 циклов
- Усилие удержания разъема: 50Н/1 мин
- Допустимая температура хранения: от -40 до +70
- Допустимая температура монтажа: от 0 до +50
- Допустимая температура эксплуатации: от -10 до +60
Материалы
- Корпус: сталь 1,6 мм, крышка из стали толщиной 1,0 мм
- Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
- Корпус: ударопрочный ABS-пластик, UL-94V-0
- Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
- Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
- IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова
Особенности конструкции
- Цифровая маркировка портов с лицевой стороны панели
- Цифровая маркировка IDC контактов
- Встроенный задний кабельный организатор кабеля
- Дополнительные площадки для маркировки с лицевой стороны
- Проводник заземления
- Съемная металлическая крышка быстрого монтажа
Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
| Вид патч панели: | 19", 19" высокой плотности |
| Количество портов: | 48 портов |
| Категория: | Категория 5E |
| Наличие экрана: | Экранированная |
| Высота монтажная (U): | 1U |
| Тип порта: | RJ-45 |
| Кабельный организатор: | Нет |
| Вес (кг): | 1.46 кг |
| Объем (м3): | 0.002 м³ |
| Бренд: | Cabeus |
С этим товаром покупают:
Патч корд 0,5м экранированный Категория 5E
Патч корд экран FTP медный RJ45-RJ45 Категория 5E
Проводник: 4 пары, 7 медных жил Ø0,20 мм
Оболочка: LSZH Ø5,5 ± 0,2 мм
Патч корд экран FTP медный RJ45-RJ45 Категория 5E
Проводник: 4 пары, 7 медных жил Ø0,20 мм
Оболочка: PVC Ø5,5 ± 0,2 мм
Патч корд 1м экранированный Категория 5E
Патч корд экран FTP медный RJ45-RJ45 Категория 5E
Проводник: 4 пары, 7 медных жил Ø0,20 мм
Оболочка: PVC Ø5,5 ± 0,2 мм
Патч корд экран FTP медный RJ45-RJ45 Категория 5E
Проводник: 4 пары, 7 медных жил Ø0,20 мм
Оболочка: LSZH Ø5,5 ± 0,2 мм

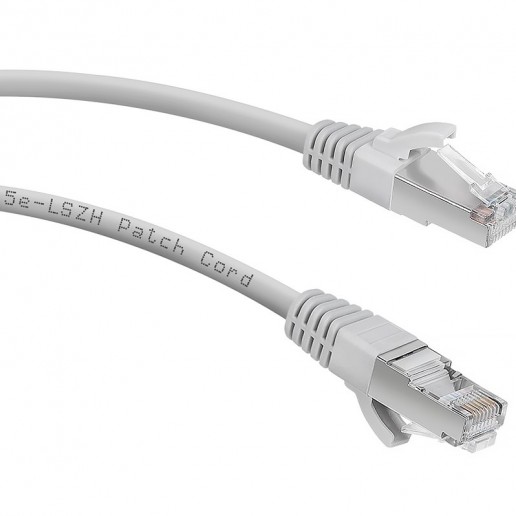

Патч корд 2м экранированный Категория 5E
