ТЕЛКОМ FK-D-IN/OUT-9-2-HFFR-BK Оптический кабель распределительный (Distribution), универсальный (IN/OUT), SM (G.652D), 2 волокна, HFFR, черный
Торговая марка: ТЕЛКОМ
Страна: Россия
Артикул: FK-D-IN/OUT-9-2-HFFR-BK
Код товара: 24482
16,53
15,75
14,17
Применение
Полностью диэлектрический кабель с плотным буфером, распределительный,
с возможностью непосредственного подключения разъемов.
Используется для стационарной прокладки магистральных кабельных подсистем,
а также в рамках локальных сетей внутри и вне помещений.
Поддерживает передачу данных на короткие и средние расстояния.
Пригоден для прокладки в стояках и кабельных каналах.
Описание конструкции и материалов
Волоконно-оптический кабель с плотным буфером (tight buffer).
Содержит 2 волокна в буферном покрытии (LSZH) внешним диаметром 0,9 мм.
Конструкция усилена гидроизолирующими упрочняющими арамидными нитями и защищена
внешней оболочкой из безгалогенного огнестойкого компаунда, исполнение "нг-HF"(HFFR).
Материал внешней оболочки выполнен в черном цвете и устойчив к воздействию УФ излучения.
| Характеристики | ||||||
| Количество волокон | 2 волокна | 4 волокна | 8 волокон | 12 волокон | 16 волокон | 24 волокна |
| Вес 1 км кабеля, кг | 23 | 25 | 48 | 65 | 84 | 134 |
| Мин.радиус изгиба (монтаж), мм | 90 | 98 | 132 | 150 | 182 | 224 |
| Мин.радиус изгиба (эксплуатация), мм | 45 | 50 | 66 | 75 | 91 | 112 |
| Макс.растягивающее усилие (монтаж), Н | 900 | 900 | 1500 | 1500 | 1500 | 1500 |
| Макс.растягивающее усилие (эксплуатация), Н | 600 | 540 | 900 | 900 | 900 | 900 |
| Раздавливающее усилие | 200 Н/см | |||||
| Ударопрочность | 1,5 Н*м | |||||
| Изгибоустойчивость | 300 циклов | |||||
| Температура эксплуатации | –40°C – +75°C | |||||
| Стандартная упаковка (метраж) | 2000м | |||||
| Количество волокон | 2 волокна | 4 волокна | 8 волокон | 12 волокон | 16 волокон | 24 волокон | 48 волокон |
| Диаметр кабеля, мм | 3,0 | 5,0 | 5,5 | 6,5 | 7,5 | 8,2 | 10,5 |
Характеристики оптических волокон 9/125
| Характеристики одномодового (SM) волокна согласно ITU-T(1) | |||||
| Параметр | 9/125 OS1 G.652B | 9/125 OS2 G.652D |
Нечувствительное к изгибам (bend-insensitive) | Ед. изм. | |
| 9/125 OS2 G.657A1 | 9/125 OS2 G.657A2 | ||||
| Шифр в партномере и названии Hyperline | 9 (OS1) | 9 (OS2) | 9А1 (OS2) | 9А2 (OS2) | |
|
Затухание (свободный буфер) на волне: 1310 нм 1383 нм 1550 нм 1625 нм |
≤ 0,34 – ≤ 0,21 – |
≤ 0,35 ≤ 0,31 ≤ 0,22 ≤ 0,25 | дБ/км | ||
|
Затухание (плотный буфер) на волне: 1310 нм 1383 нм 1550 нм 1625 нм |
≤ 0,40 – ≤ 0,28 – |
≤ 0,40 ≤ 0,38 ≤ 0,30 ≤ 0,40 | дБ/км | ||
|
Хроматическая дисперсия в диапазоне: 1285 – 1330 нм 1530 – 1565 нм 1565 – 1625 нм |
≤ 3,5 ≤ 18 ≤ 22 |
≤ 3,5 ≤ 18 ≤ 22 |
≤ 3,5 ≤ 18 ≤ 22 |
≤ 3,5 ≤ 18 ≤ 22 | пс/ нм•км |
| Длина волны нулевой дисперсии | 1312±12 | 1312±12 | 1312±12 | 1312±12 | нм |
|
Диаметр модового пятна на волне: 1310 нм 1550 нм |
9,2±0,4 10,4±0,6 |
9,2±0,4 10,4±0,6 |
8,9±0,4 9,9±0,5 |
8,9±0,4 9,9±0,5 | μм |
| Длина волны отсечки в кабеле | ≤ 1260 | ≤ 1260 | ≤ 1260 | ≤ 1260 | нм |
| Значение ПМД в волокне | ≤ 0,2 | ≤ 0,2 | ≤ 0,2 | ≤ 0,2 | пс/км |
| Диаметр оболочки | 125,0±0,7 | 125,0±0,7 | 125,0±0,7 | 125,0±0,7 | μм |
| Неконцентричность сердцевина/оболочка | ≤ 0,5 | ≤ 0,5 | ≤ 0,5 | ≤ 0,5 | μм |
| Некруглость оболочки | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | ≤ 1,0 | % |
| Диаметр покрытия | 245±5 | 245±5 | 245±5 | 245±5 | μм |
| Тестовое усилие на разрыв | ≥ 0,7 | ≥ 0,7 | ≥ 0,7 | ≥ 0,7 | ГН/м² |
|
Потери на макроизгибе(2)при 1550/1625 нм: 10 изгибов радиусом 15 мм 1 изгиб радиусом 10 мм 1 изгиб радиусом 7,5 мм |
- - - |
- - - |
0,25/1,0 0,75/1,5 - |
0,03/0,1 0,1/0,2 0,5/1,0 | дБ |
| 1) Спецификации на другие категории одномодового волокна доступны по запросу. | |||||
| 2) Тестирование согласно IEC 60793-1-47. | |||||
С этим товаром покупают:

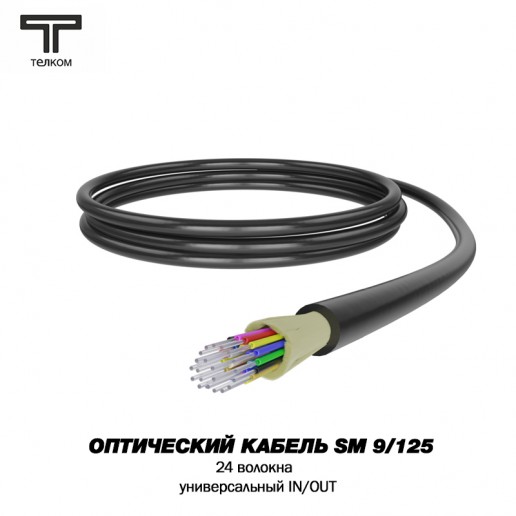

Внешний кабель универсальный 9/125 SM одномодовое волокно
Внешняя оболочка и армирование: плотное буферное покрытие, 24 волокна 9/125 SM (G.652D), огнестойкий малодымный безгалогенный компаунд (LSZH) устойчивый к воздействию УФ излучения, гидроизолирующие упрочняющие арамидные нити.
Код товара: 25065
Артикул: FK-D-IN/OUT-9-24-HFFR-BK
144,87
136,21
126,76

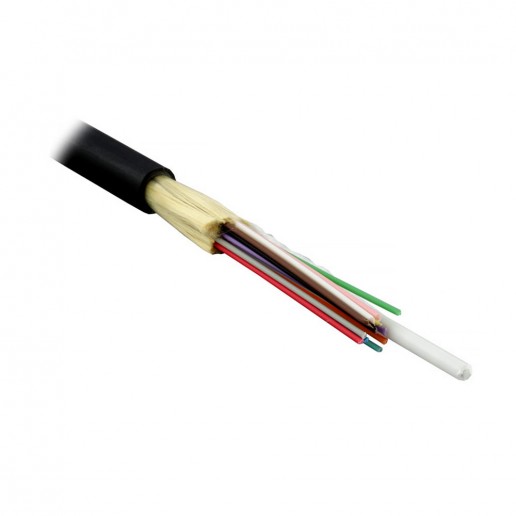

Внешняя оболочка и армирование: плотное буферное покрытие, огнестойкий малодымный безгалогенный компаунд (LSZH) устойчивый к воздействию УФ излучения, гидроизолирующие упрочняющие арамидные нити.
Код товара: 8015
Артикул: 8526c
158,25
148,02
137,78
Код товара: 31263
Артикул: 11494c
183,45
170,85
159,83
Код товара: 31264
Артикул: 11495c
195,25
181,87
170,06

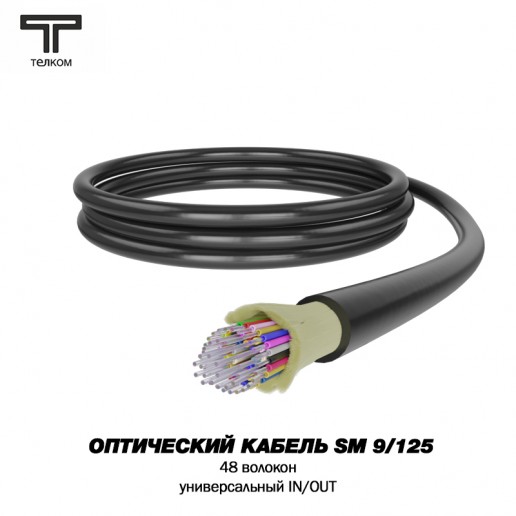

Внешняя оболочка и армирование: плотное буферное покрытие, 48 волокон 9/125 SM (G.652D), огнестойкий малодымный безгалогенный компаунд (LSZH) устойчивый к воздействию УФ излучения, гидроизолирующие упрочняющие арамидные нити.
